Con dấu màng cao su
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HONGUM |
| Chứng nhận | SGS CE |
| Số mô hình | tùy chỉnh |

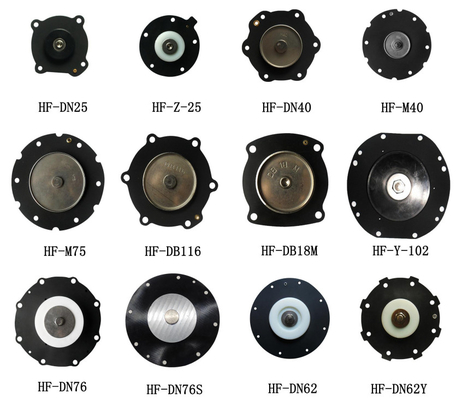

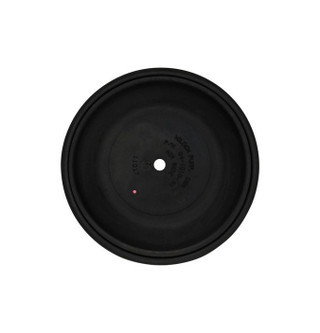

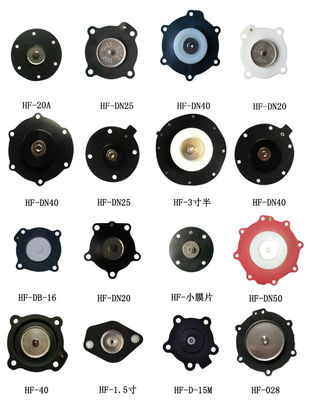

Vòng đệm màng NBR FKM Vòng chữ O cho bơm màng trống Bơm màng chất rắn
Giới thiệu:
Bơm màng được chia thành bơm màng khí nén và bơm màng điện, bơm màng khí nén đúng như tên gọi của nó là loại sử dụng khí nén làm năng lượng, để tạo thành sự thay đổi thể tích biến dạng qua lại của màng bơm chuyển tích cực.Nguyên lý hoạt động của nó và bơm màng điện tương tự như bơm pít tông, bởi vì các đặc điểm của nguyên lý làm việc của bơm màng, trong quá trình sử dụng bơm màng, màng ngăn trở thành một phụ kiện quan trọng, nhưng cũng vì sự dịch chuyển tích cực đặc biệt quan trọng .
Đặc trưng:
• Độ đàn hồi tốt, chống lão hóa, độ kín khít cao.
• Chịu nhiệt độ cao và thấp, chống mài mòn, chống dầu, chống axit và kiềm, chống ăn mòn.
thông số kỹ thuật:
| Lưu ý: Độ cứng của vật liệu vòng chữ O là chỉ số quan trọng nhất để đánh giá hiệu suất bịt kín.Độ cứng của vòng chữ O xác định lượng nén của vòng chữ O và khoảng cách đùn tối đa cho phép của rãnh.Do phớt nitrile của Shore A70 có thể đáp ứng hầu hết các điều kiện sử dụng, nếu không có hướng dẫn đặc biệt nào cho vật liệu bịt kín, thường cung cấp cao su nitrile của Shore A70. | |||||
| Áp suất (Mpa) | Đường kính phần O-ring (W) | ||||
| 1,78 | 2,62 | 3,53 | 5.33 | 7,00 | |
| Độ cứng bờ (A70) | |||||
| ≤3,50 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤7,00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤10,50 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| Độ cứng bờ (A80) | |||||
| ≤3,50 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤7,00 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤10,50 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤14,00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤17,50 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 |
| Độ cứng bờ (A90) | |||||
| ≤3,50 | 0,13 | 0,15 | 0,20 | 0,23 | 0,25 |
| ≤7,00 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤10,50 | 0,07 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤14,00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤17,50 | 0,04 | 0,05 | 0,07 | 0,08 | 0,09 |
| ≤21,00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤35,00 | 0,02 | 0,03 | 0,03 | 0,04 | 0,04 |
| ※Khi áp suất vượt quá 5MPa, nên sử dụng vòng giữ. ※Đối với các ứng dụng niêm phong tĩnh, độ khít được khuyến nghị là H7/g6. |
|||||
| Thông số kỹ thuật (đường kính trong x đường kính dây) | ||
| 1,8×1,8 | 26,5×1,8 | 19×2,65 |
| 2,24×1,8 | 28×1,8 | 20×2,65 |
| 2,5×1,8 | 29×1,8 | 21,2×2,65 |
| 2,8×1,8 | 30×1,8 | 22,4×2,65 |
| 2×1,8 | 31,5×1,8 | 23,6×2,65 |
| 3,15×1,8 | 32,5×1,8 | 25,8×2,65 |
| 3,55×1,8 | 33,5×1,8 | 25×2,65 |
| 3,75×1,8 | 34,5×1,8 | 26,5×2,65 |
| 4,5×1,8 | 35,5×1,8 | 28×2,65 |
| 4,87×1,8 | 36,5×1,8 | 30×2,65 |
| 4×1,8 | 37,5×1,8 | 31,5×2,65 |
| 5,15×1,8 | 38,7×1,8 | 32,5×2,65 |
| 5,3×1,8 | 40×1,8 | 33,5×2,65 |
| 5,6×1,8 | 41,2×1,8 | 34,5×2,65 |
| 5×1,8 | 42,3×1,8 | 35,5×2,65 |
| 6,3×1,8 | 43,7×1,8 | 36,5×2,65 |
| 6,7×1,8 | 45×1,8 | 37,5×2,65 |
| 6,9×1,8 | 46,2×1,8 | 38,7×2,65 |
| 6×1,8 | 47,5×1,8 | 40×2,65 |
| 7.1×1.8 | 48,5×1,8 | 41,2×2,65 |
| 7,6×1,8 | 48,7×1,8 | 42,3×2,65 |
| 8,5×1,8 | 50×1,8 | 43,7×2,65 |
| 8,75×1,8 | 65×1,8 | 45×2,65 |
| 8×1,8 | 67,4×1,8 | 46,2×2,65 |
| 9,5×1,8 | 71×1,8 | 47,5×2,65 |
| 9×1,8 | 93,4×1,8 | 48,7×2,65 |
| 10,6×1,8 | 133,4×1,8 | 50×2,65 |
| 10×1,8 | 7,1×2,65 | 51,5×2,65 |
| 11,2×1,8 | 7,6×2,65 | 53×2,65 |
| 11,8×1,8 | 8,5×2,65 | 54,5×2,65 |
| 12,5×1,8 | 8,75×2,65 | 56×2,65 |
| 13,2×1,8 | 8×2,65 | 58×2,65 |
| 13,5×1,8 | 9,5×2,65 | 60×2,65 |
| 14×1,8 | 9×2,65 | 61,5×2,65 |
| 15×1,8 | 10,6×2,65 | 63×2,65 |
| 16×1,8 | 10×2,65 | 65×2,65 |
| 17×1,8 | 10,5×2,65 | 67×2,65 |
| 18×1,8 | 11,2×2,65 | 69×2,65 |
| 19×1,8 | 11,8×2,65 | 71×2,65 |
| 20×1,8 | 12,5×2,65 | 73×2,65 |
| 21,2×1,8 | 13,2×2,65 | 74,4×2,65 |
| 22,4×1,8 | 14×2,65 | 74×2,65 |
| 22×1,8 | 15×2,65 | 75×2,65 |
| 23,6×1,8 | 16×2,65 | 76×2,65 |
| 25,8×1,8 | 17×2,65 | 80×2,65 |
| 25×1,8 | 18×2,65 | 85×2,65 |
| Thông số kỹ thuật (đường kính trong x đường kính dây) | ||
| 90×2,65 | 51,5×3,55 | 195×3,55 |
| 95×2,65 | 53×3,55 | 200×3,55 |
| 100×2,65 | 54,5×3,55 | 206×3,55 |
| 106×2,65 | 56×3,55 | 225×3,55 |
| 109×2,65 | 58×3,55 | 236×3,55 |
| 112×2,65 | 60×3,55 | 258×3,55 |
| 115×2,65 | 61,5×3,55 | 260×3,55 |
| 118×2,65 | 63×3,55 | 265×3,55 |
| 125×2,65 | 65×3,55 | 280×3,55 |
| 128×2,65 | 67×3,55 | 304×3,55 |
| 132×2,65 | 69×3,55 | 345×3,55 |
| 136×2,65 | 71×3,55 | 40×5,3 |
| 140×2,65 | 73×3,55 | 41,2×5,3 |
| 150×2,65 | 75×3,55 | 42,3×5,3 |
| 160×2,65 | 77,5×3,55 | 43,7×5,3 |
| 170×2,65 | 80×3,55 | 45×5,3 |
| 180×2,65 | 82,5×3,55 | 46,2×5,3 |
| 18×3,55 | 85×3,55 | 47,5×5,3 |
| 19×3,55 | 87,5×3,55 | 48,7×5,3 |
| 20×3,55 | 90×3,55 | 50×5,3 |
| 21,2×3,55 | 92,5×3,55 | 51,5×5,3 |
| 22,4×3,55 | 95×3,55 | 53×5,3 |
| 23,6×3,55 | 97,5×3,55 | 54,5×5,3 |
| 25,8×3,55 | 100×3,55 | 56×5,3 |
| 25×3,55 | 103×3,55 | 58×5,3 |
| 26,5×3,55 | 106×3,55 | 60×5,3 |
| 28×3,55 | 109×3,55 | 61,5×5,3 |
| 30×3,55 | 112×3,55 | 63×5,3 |
| 31,5×3,55 | 115×3,55 | 65×5,3 |
| 32,5×3,55 | 118×3,55 | 67×5,3 |
| 33,5×3,55 | 122×3,55 | 69×5,3 |
| 34,5×3,55 | 125×3,55 | 71×5,3 |
| 35,5×3,55 | 128×3,55 | 73×5,3 |
| 36,5×3,55 | 132×3,55 | 75×5,3 |
| 37,5×3,55 | 136×3,55 | 77,5×5,3 |
| 38,5×3,55 | 140×3,55 | 80×5,3 |
| 38,7×3,55 | 145×3,55 | 82,5×5,3 |
| 40×3,55 | 150×3,55 | 85×5,3 |
| 41,2×3,55 | 155×3,55 | 87,5×5,3 |
| 42,3×3,55 | 160×3,55 | 90×5,3 |
| 43,7×3,55 | 165×3,55 | 92,5×5,3 |
| 45×3,55 | 170×3,55 | 95×5,3 |
| 46,2×3,55 | 175×3,55 | 97,5×5,3 |
| 47,5×3,55 | 180×3,55 | 100×5,3 |
| 48,7×3,55 | 185×3,55 | 103×5,3 |
| 50×3,55 | 190×3,55 | 106×5,3 |
Dịch vụ của chúng tôi:
1. Bao bì là bao bì trung tính hoặc bao bì tùy chỉnh.
2. Chúng tôi sẽ trả lời bạn trong vòng 24 giờ.
3. Chúng tôi cũng sẽ cung cấp cho bạn dịch vụ hậu mãi tốt.
4. OEM hoặc ODM đơn đặt hàng được hoan nghênh.
5. Lệnh dùng thử được chấp nhận.
6. Chất lượng cao và giá xuất xưởng.
7. Đảm bảo chất lượng 100%.
