Vải bù dished Cơ hoành
Tổng quan về sản phẩm:

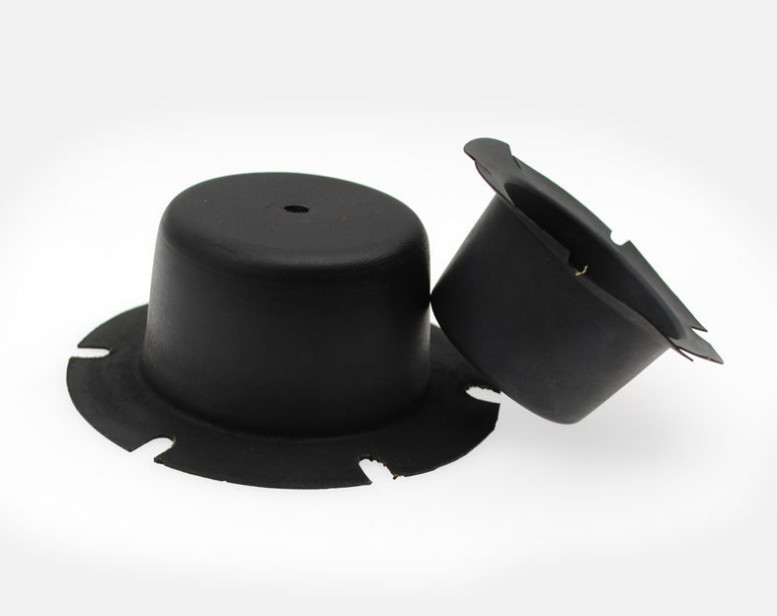

Cơ hoành cán có dạng giống như chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa trên đỉnh dùng để lắp thân van.Để lắp, cố định và bịt kín, mặt trên và mặt dưới có thể được trang bị bộ thay đổi cạnh loại 0 hoặc mặt dưới có lỗ lắp xung quanh.
Đặc trưng:
• Kỹ thuật gia công sợi dệt giúp sản phẩm bền hơn
• Nguyên liệu chất lượng cao đảm bảo tính năng tuyệt vời của chính nguyên liệu
Giới thiệu:
Trong thiết kế của một số bộ điều chỉnh áp suất trung bình và thấp, để giải quyết vấn đề đĩa van điều chỉnh áp suất không cân bằng và cải thiện hiệu suất của bộ điều chỉnh áp suất, phương pháp lắp đặt màng cân bằng thường được sử dụng.Khi lắp đặt màng ngăn cân bằng, áp suất chênh lệch giữa áp suất đầu vào và áp suất đầu ra của bộ điều chỉnh có thể tăng lên.Trong ngành công nghiệp điều chỉnh, nó được gọi là màng cân bằng về mặt sử dụng, và nó được gọi là màng cuộn trong cao su, dụng cụ, máy móc và các ngành công nghiệp khác.

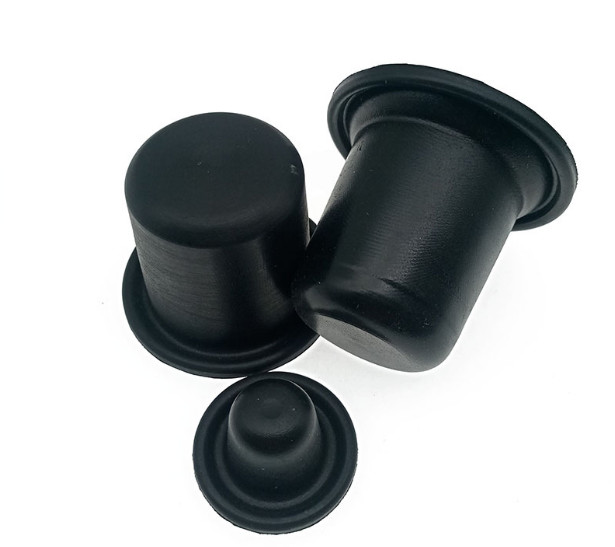

cơ hoành lănở dạng mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ giữa trên cùng được sử dụng để cài đặt thân van.Để cài đặt, cố định và niêm phong, mặt trên và mặt dưới có thể có các cạnh vòng chữ O.Hoặc ở dạng sửa lỗ xung quanh cạnh dưới.
(1) Các góc của màng ngăn không được có các cạnh và góc thẳng, phải tạo các hình vòng cung để tránh dễ bị gãy sau khi gấp và mất keo trong quá trình lưu hóa.Giao điểm của thành trong của tay áo và mặt cuối cũng phải được đổ bằng các góc vòng cung để tránh các góc nhọn.cái.
(2) Vật liệu màng: cao su nitrile được sử dụng cho khí đốt tự nhiên và LPG, cao su chlorohydrin được sử dụng cho khí đốt.
(3) Có một lớp xen kẽ bằng vải polyester đàn hồi trong màng ngăn.Quan sát cẩn thận bề mặt bên trong và bên ngoài của màng ngăn.Một mặt có thể mơ hồ nhìn thấy hoa văn của vải lưới, mặt còn lại là bề mặt nhẵn bóng.Bề mặt nhẵn cần thiết là bề mặt chịu áp lực của chất khí.Do đó, đối với màng ngăn được lắp đặt theo hướng thuận, bề mặt nhẵn nằm ở bề mặt bên trong của màng ngăn và bề mặt nhẵn của màng ngăn được lắp đặt theo hướng ngược lại nằm ở bề mặt bên ngoài, có thể tránh rò rỉ và cải thiện cường độ nén của cơ hoành.
thông số kỹ thuật:
| cán màng | Người mẫu |
Đường kính ngoài(mm) |
Đường kính trong(mm) |
Đường kính cơ sở (mm) | Chiều cao (mm) | Độ dày (mm) | Áp lực |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
