NBR NR EPDM FKM CR Van cắt bằng khí nén Van màng Màng ngăn cao su
Giới thiệu:

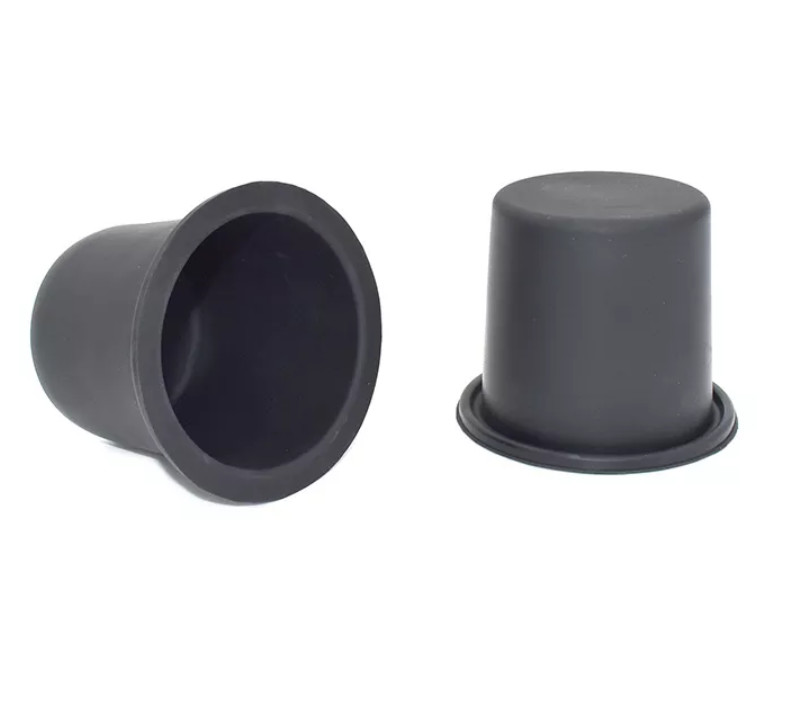

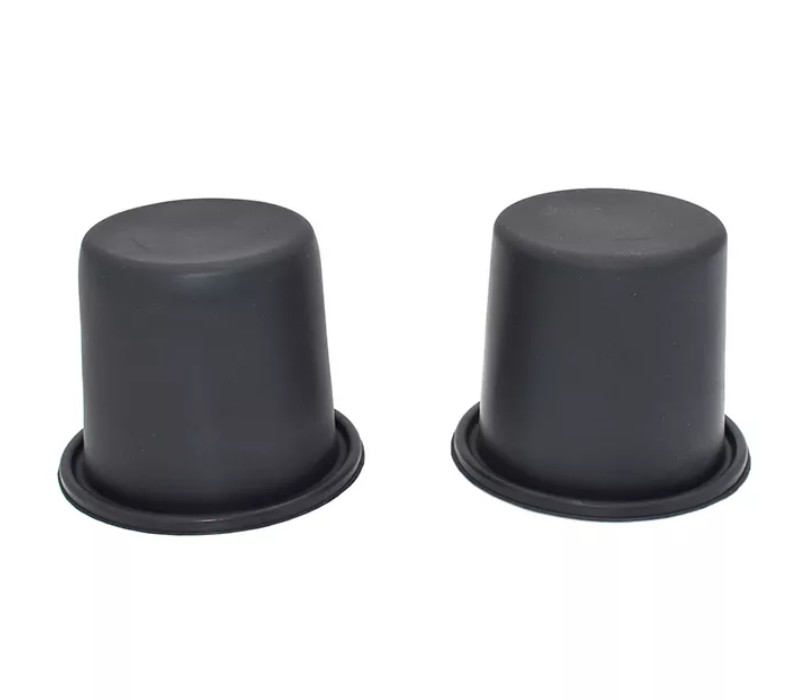

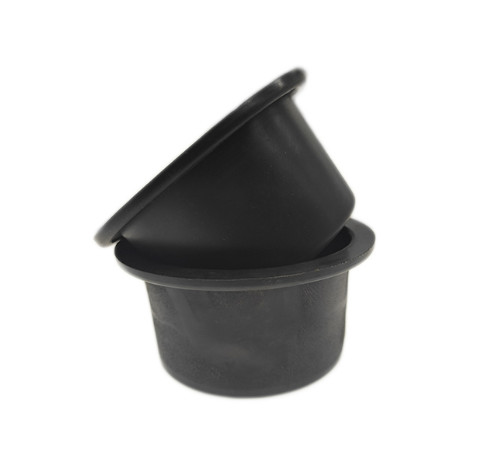

Cơ hoành lăn có hình dạng như một chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa phía trên dùng để lắp thân van.Để lắp, cố định và bịt kín, mặt trên và mặt dưới có thể được trang bị bộ thay đổi cạnh loại 0 hoặc mặt dưới có lỗ lắp xung quanh.
(1) Không được có các cạnh và góc thẳng ở các góc của màng ngăn, phải tạo hình vòng cung để tránh dễ bị gãy sau khi gấp và mất keo trong quá trình lưu hóa.Giao điểm của thành trong của ống tay áo và mặt cuối cũng phải được đổ theo góc vòng cung để tránh các góc nhọn.cái.
(2) Vật liệu màng: cao su nitrile được sử dụng cho khí tự nhiên và LPG, cao su chlorohydrin được sử dụng cho khí đốt.
(3) Có một lớp vải polyester co giãn ở màng ngăn.Quan sát cẩn thận bề mặt bên trong và bên ngoài của màng ngăn.Một mặt có thể mơ hồ nhìn thấy hoa văn của vải lưới, mặt còn lại là bề mặt nhẵn.Bề mặt nhẵn được yêu cầu là bề mặt áp suất của khí.Do đó, đối với màng ngăn được lắp đặt theo hướng thuận, bề mặt nhẵn nằm ở bề mặt bên trong của màng ngăn và bề mặt nhẵn của màng ngăn được lắp đặt theo hướng ngược lại nằm ở bề mặt bên ngoài, có thể tránh rò rỉ và cải thiện cường độ nén của cơ hoành.
Chi tiết vật liệu:
Hiện nay, các loại vật liệu phổ biến để làm màng lăn là: cao su tự nhiên (NR), cao su nitrile butadien (NBR), tính năng của hai loại vật liệu này có thể đáp ứng được nhu cầu của hầu hết các môi trường công nghiệp.Trong môi trường công nghiệp đặc biệt (chịu nhiệt độ cao, kháng axit và kiềm) có thể sử dụng EPDM, cao su flo (FKM), cao su tổng hợp (CR) để sản xuất nhưng giá thành tương đối cao.
Thông số kỹ thuật:
| Màng lăn | Người mẫu |
Đường kính ngoài (mm) |
Đường kính bên trong (mm) |
Đường kính cơ sở (mm) | Chiều cao (mm) | Độ dày (mm) | Áp lực |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
