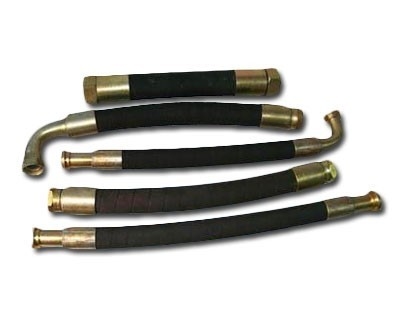

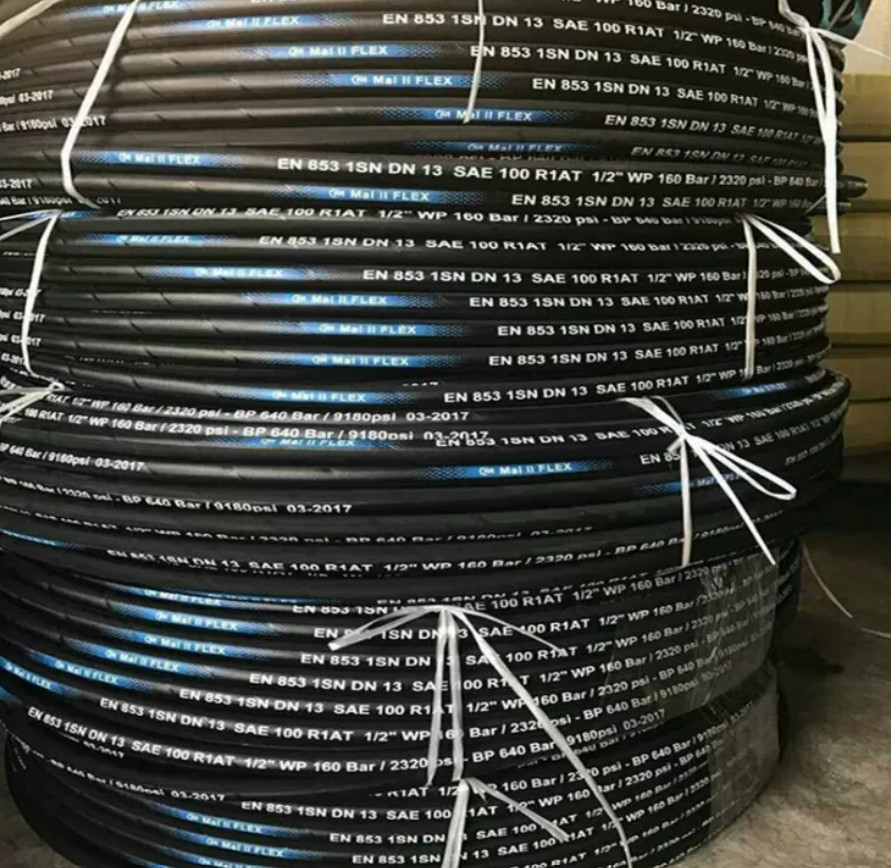

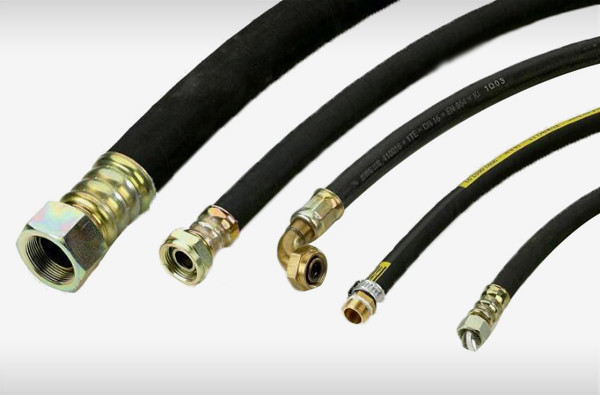

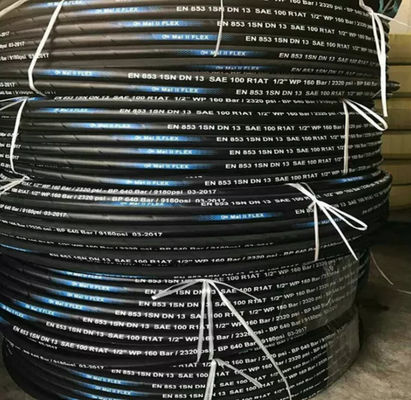

Cao su uốn ống thủy lực áp suất cao Máy xúc dây thép bện ống thủy lực
Chúng tôi sản xuất:
Ống cao su quấn máy đào, Ống cao su quấn cao áp, Ống cao su quấn dây thép kỹ thuật khắc, Ống cao su trợ lực thủy lực, Ống cao su máy xúc lật, Ống cao su chữ K, v.v.
Chi tiết nhanh:
| Loại | Ống cuộn dây thép áp lực cao |
| Thông số kỹ thuật sản phẩm | 194SP, 254SP, 324SP, |
| Phạm vi ứng dụng | Máy đào, máy xúc, máy móc, xe máy công trình, |
| Kích thước chiều dài | 20 mét một mảnh |
| Áp lực công việc | 45MPA |
1. Cơ cấu sản phẩm:
Cấu trúc của ống bện dây thép bao gồm lớp cao su bên trong cao su tổng hợp chịu chất lỏng, lớp cao su ở giữa, lớp gia cố bện dây thép I hoặc II hoặc III và lớp cao su tổng hợp bên ngoài có khả năng chống chịu thời tiết tuyệt vời.
2. Công dụng sản phẩm:
Ống cao su thủy lực gia cố bằng dây thép chủ yếu được sử dụng để hỗ trợ thủy lực mỏ, khai thác mỏ dầu, thích hợp cho xây dựng kỹ thuật, nâng hạ và vận chuyển, rèn luyện kim, thiết bị khai thác, tàu, máy ép phun, máy nông nghiệp, các loại máy công cụ và cơ giới hóa và thủy lực tự động áp lực trong các lĩnh vực công nghiệp khác nhau Vận chuyển chất lỏng gốc dầu mỏ (như dầu khoáng, dầu hòa tan, dầu thủy lực, dầu nhiên liệu, dầu bôi trơn), chất lỏng gốc nước (như nhũ tương, nhũ tương dầu-nước, nước), khí, v.v. và truyền chất lỏng với áp suất và nhiệt độ nhất định trong hệ thống sử dụng.
Lưu ý: Ống bện dây thép của công ty chúng tôi được thiết kế và sản xuất theo tiêu chuẩn GB/T3683-2011, và các ống tiêu chuẩn ISO/DIS1436-1985, DIN20022 và SAE100RIAT, SAE100R2AT có thể được sản xuất theo yêu cầu.Tiêu chuẩn này không phù hợp với chất lỏng gốc dầu thầu dầu và dầu mỡ.
3. Nhiệt độ làm việc:dầu -40 ℃—+100 ℃, không khí -30 ℃—+50 ℃, nhũ tương nước dưới +80 ℃, vui lòng chọn các sản phẩm đặc biệt của chúng tôi.
Thông số kỹ thuật của ống bện dây thép một lớp:
GB/T3683-2011
| Thông số kỹ thuật vòi |
NHẬN DẠNG mm |
Đường kính lớp dây thép mm |
đường kính ngoài mm |
Áp lực công việc | áp lực kiểm tra | Áp lực nổ |
Bán kính uốn nhỏ mm |
trọng lượng tham chiếu | |||
| MPa | Psi | MPa | Psi | MPa | Psi | ||||||
| 1-5-21 | 5±0,5 | 9,5 ± 0,6 | 12,7 ± 0,8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11,3 ± 0,6 |
+1.0 15.3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0,5 | 13,3 ± 0,6 |
+1.0 17.3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10 ± 0,5 | 15,3 ± 0,6 |
+1.0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0,5 | 18,8 ± 0,6 |
+1.2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 16-1-12 | 16 ± 0,5 | 21,8 ± 0,8 |
+1.2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 19-1-10 | 19 ± 0,5 | 24,8 ± 0,8 |
+1.2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 22-1-9 | 22 ± 0,5 | 28,7 ± 0,8 |
+1.2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 25-1-8 | 25 ± 0,5 | 31,3 ± 0,8 |
+1.2 35.3 -1,0 |
số 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32±0,7 | 38,7±0,8 |
+1,5 42,7-1,2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0,7 | 44,7 ± 0,8 |
+1,5 48,7 -1.2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0,7 | 58,1 ± 0,8 |
+1,5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2,5 | 64±1,0 | 71,2 ± 1,0 | 75,2+1,5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1,5 | 76±1,0 | 83,8±1,0 | 87,8+1,5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1,0 | 96,8±1,0 | 100,8+1,5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1,0 | 111±1,0 | 115+1,5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1,0 | 136±1,0 | 141±1,5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1,0 | 162±1,0 | 167±1,5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1,0 | 214 ± 1,5 | 220 ± 2,0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
hỏi đáp
Q: Bạn có thể làm theo yêu cầu cụ thể của khách hàng không?
A: Vâng, chúng tôi có thể làm điều đó theo yêu cầu cụ thể của bạn.
Q: Điều khoản thanh toán của bạn là gì?
Trả lời: T / T (50% dưới dạng tiền gửi đã thanh toán, 50% còn lại sẽ được thanh toán trước khi giao hàng), L / C ngay lập tức và những thứ khác mà bạn khả thi, những thứ khác.
Q: Và phương pháp đóng gói của bạn là gì?
Trả lời: Trước tiên hãy bọc sản phẩm bằng màng nhựa, sau đó đóng gói vào hộp gỗ.
Q: Cảng bốc hàng gần nhất của bạn ở đâu?
A: Thượng Hải, Thanh Đảo hoặc Thiên Tân, ở Trung Quốc.
Q: Bạn có chấp nhận đặt hàng số lượng nhỏ không?
A: Tất nhiên chúng tôi làm.
Q: Và các điều khoản giao hàng và giao hàng của bạn là gì?
A: Lô hàng thường bằng đường biển hoặc đường hàng không.
