1. Cơ cấu sản phẩm:

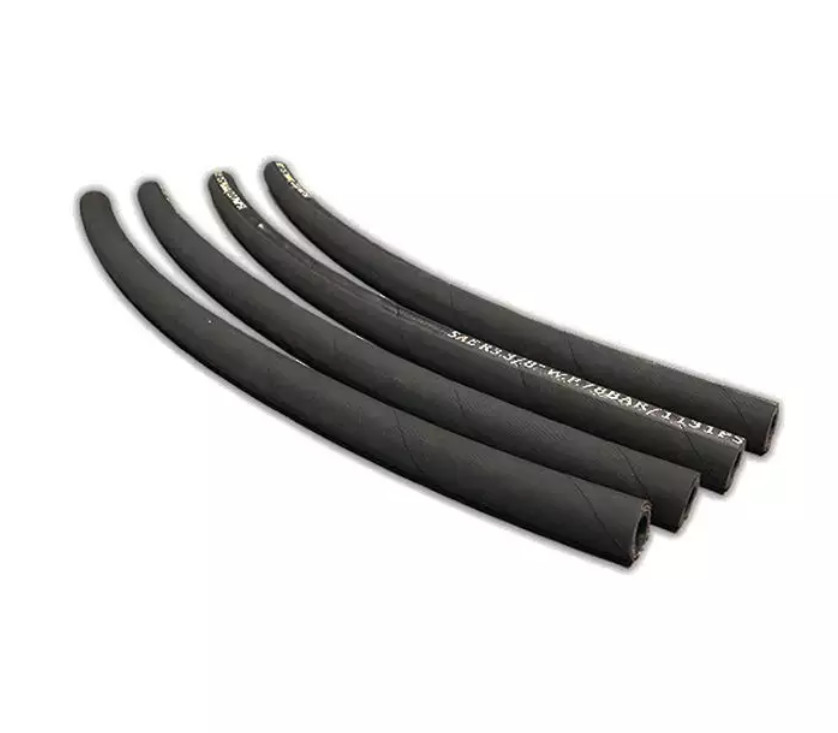

Ống vận chuyển vải bao gồm một lớp cao su bên trong, một lớp cuộn vải nhiều lớp và một lớp cao su bên ngoài.
Ống hút vải bao gồm lớp cao su bên trong, lớp quấn vải nhiều lớp, lớp gia cố dây thép xoắn ốc và lớp cao su bên ngoài.
2. Tính năng sản phẩm:
Ống có các đặc tính như dung sai đường kính ngoài nhỏ, khả năng chịu dầu và chịu nhiệt tuyệt vời, trọng lượng nhẹ, thân ống mềm và bền, v.v. Áp suất nổ nhỏ của ống gấp bốn lần áp suất làm việc.
3. Công dụng sản phẩm:
Các loại ống truyền vải (hoặc ống hút) khác nhau được làm bằng vật liệu tương ứng tùy theo các phương tiện truyền tải khác nhau.Cấu trúc sản phẩm có thiết kế hợp lý, chất lượng cao và bền bỉ.Ống mềm dùng cho nhiều loại chất lỏng nhớt, chất rắn dạng bột và các vật liệu khác.
Chi tiết nhanh:
| Loại | Ống cao su |
| Thông số sản phẩm | 6mm-1000mm |
| Lĩnh vực của ứng dụng | Hút bụi, khí thải, tro |
|
Kích thước chiều dài |
Có thể được tùy chỉnh theo yêu cầu kỹ thuật |
| Áp lực công việc | 1kg-10kg |
Thông số kỹ thuật của ống vận chuyển vải và ống hút đa năng:
| Thông số ống vải | |||||||||
| Đường kính trong (mm) | Áp lực công việc | Áp suất nổ tương ứng | Chiều dài ống | ||||||
| Kích thước danh nghĩa | Sức chịu đựng | (Mpa) | (Mpa) | Kích thước (m) | Dung sai (mm) | ||||
| 13 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2,8 | 4.0 | 20 | 200 |
| 16 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2,8 | 4.0 | 20 | 200 |
| 19 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2,8 | 4.0 | 20 | 200 |
| 25 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2,8 | 4.0 | 20 | 200 |
| 32 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2,8 | 20 | 200 |
| 38 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2,8 | 20 | 200 |
| 51 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2,8 | 20 | 200 |
| 64 | 1,5 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2,8 | 20 | 200 |
| 76 | 1,5 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2,8 | 20 | 200 |
| Thông số ống hút | ||||||||
| Đường kính trong (mm) |
Số lượng lớp xen kẽ (lớp) |
Đường kính dây xoắn ốc (mm) | Chiều dài khớp nối ống (mm) | Chiều dài ống | ||||
| Kích thước danh nghĩa |
Sức chịu đựng |
Kích cỡ | Sức chịu đựng | Kích thước (m) | Dung sai (mm) | |||
| 38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
| 51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 64 | 1,5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 76 | 1,5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
| 89 | 1,5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
| 102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
| 127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
| 152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
| 203 | 2,5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
| 254 | 2,5 | 7 | số 8 | 5.0 | 200 | 25 | 10 | 150 |
| 305 | 2,5 | 7 | số 8 | 5.0 | 250 | 25 | 10 | 150 |
