Hệ thống năng lượng Spincraft Con dấu màng ngăn Van điều chỉnh nhiên liệu khí áp Màng ngăn cao su
Van điều chỉnh nhiên liệu Màng ngăn cao su Tổng quan về sản phẩm:

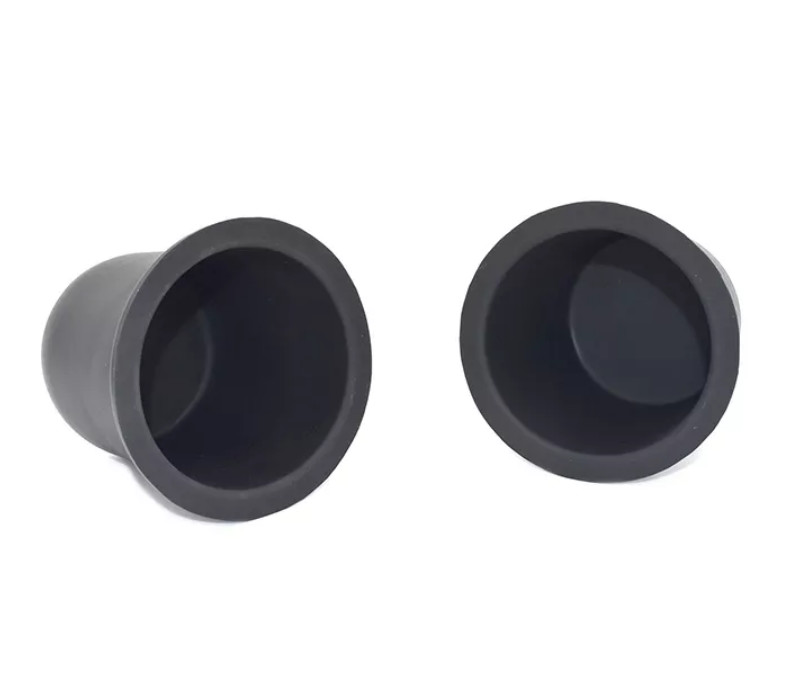

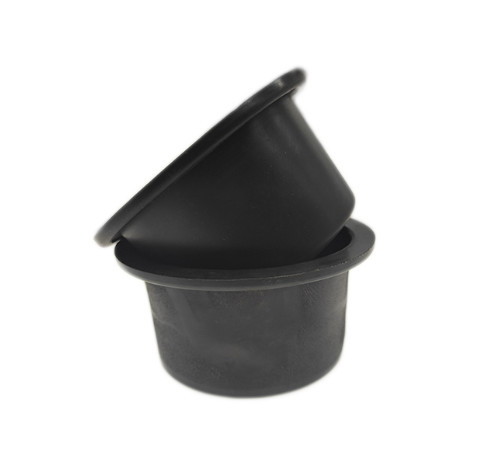

Cơ hoành lăn có hình dạng như một chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa phía trên dùng để lắp thân van.Để lắp, cố định và bịt kín, mặt trên và mặt dưới có thể được trang bị bộ thay đổi cạnh loại 0 hoặc mặt dưới có lỗ lắp xung quanh.
So với màng sóng cao su dùng trong van điều tiết, màng lăn có khả năng chịu áp lực cao hơn.Hầu như toàn bộ tải trọng áp suất của màng lăn đều được hỗ trợ bởi piston và chỉ một phần nhỏ áp suất chất lỏng hoặc áp suất khí được hỗ trợ bởi diện tích hẹp của màng ngăn, do đó màng lăn có thể đạt được khả năng chịu áp lực lớn hơn và lực đẩy cao hơn .
| Chất liệu sản phẩm | NBR, NR, v.v. |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Bộ điều chỉnh áp suất khí |
Giới thiệu màng ngăn cao su của van điều chỉnh nhiên liệu:
Trong thiết kế một số bộ điều chỉnh áp suất trung bình và thấp, để giải quyết vấn đề đĩa van điều chỉnh áp suất không cân bằng và nâng cao hiệu suất của bộ điều chỉnh áp suất, phương pháp lắp đặt màng ngăn cân bằng thường được sử dụng.Khi lắp đặt màng ngăn cân bằng, chênh lệch áp suất giữa áp suất đầu vào và áp suất đầu ra của bộ điều chỉnh có thể tăng lên.Trong ngành điều chỉnh, nó được gọi là màng ngăn cân bằng về mặt sử dụng, và nó được gọi là màng lăn trong cao su, dụng cụ, máy móc và các ngành công nghiệp khác.
Van điều chỉnh nhiên liệu Màng ngăn cao su Chi tiết vật liệu:
Hiện nay, các loại vật liệu phổ biến để làm màng lăn là: cao su tự nhiên (NR), cao su nitrile butadien (NBR), tính năng của hai loại vật liệu này có thể đáp ứng được nhu cầu của hầu hết các môi trường công nghiệp.Trong môi trường công nghiệp đặc biệt (chịu nhiệt độ cao, kháng axit và kiềm) có thể sử dụng EPDM, cao su flo (FKM), cao su tổng hợp (CR) để sản xuất nhưng giá thành tương đối cao.
Thông số kỹ thuật màng cao su của van điều chỉnh nhiên liệu:
| Màng lăn | Người mẫu |
Đường kính ngoài (mm) |
Đường kính bên trong (mm) |
Đường kính cơ sở (mm) | Chiều cao (mm) | Độ dày (mm) | Áp lực |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
