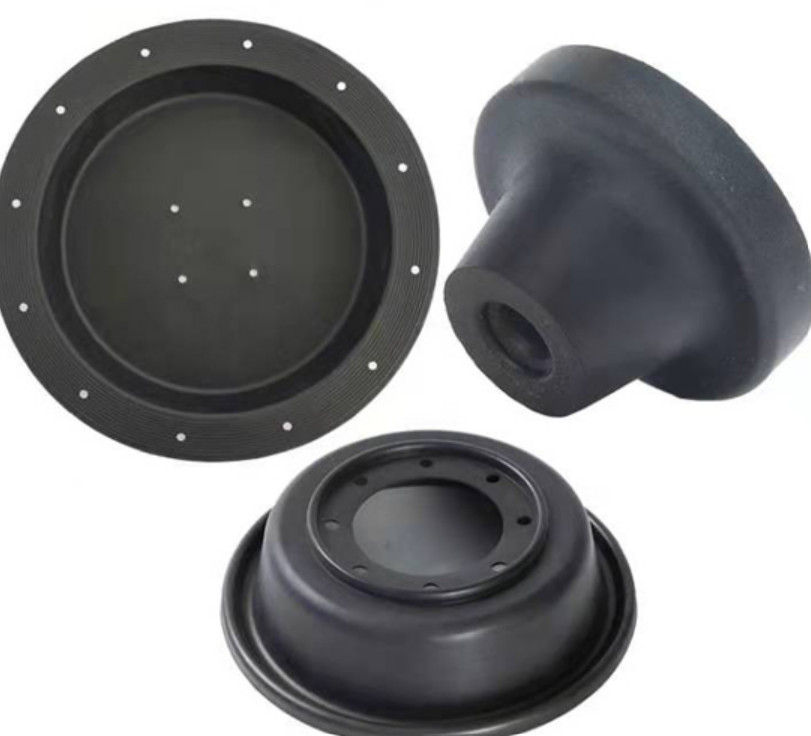

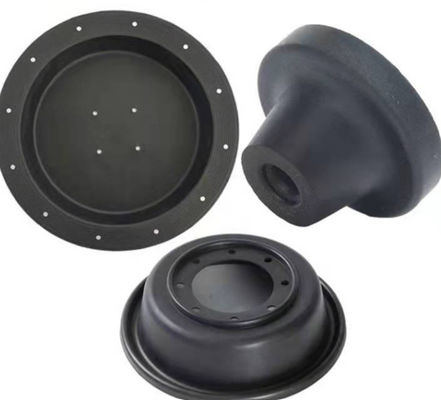

Màng ngăn cao su tự nhiên Hệ thống phanh khí nén Thiết bị truyền động phanh khí Màng ngăn cao su
Thiết bị truyền động phanh khí màng cao su Tổng quan về sản phẩm:

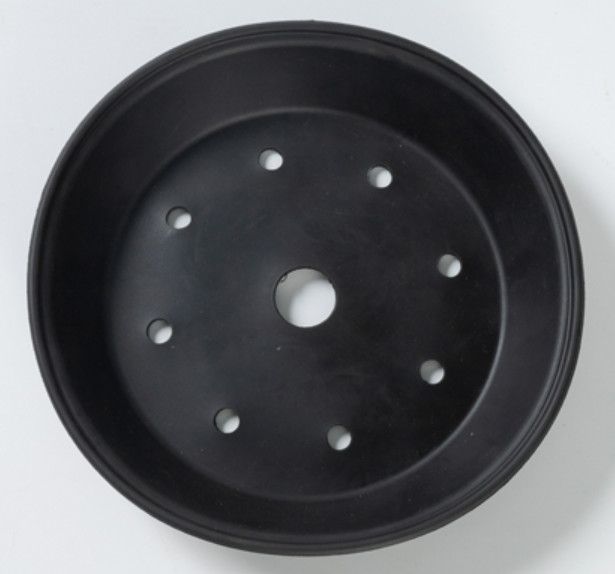

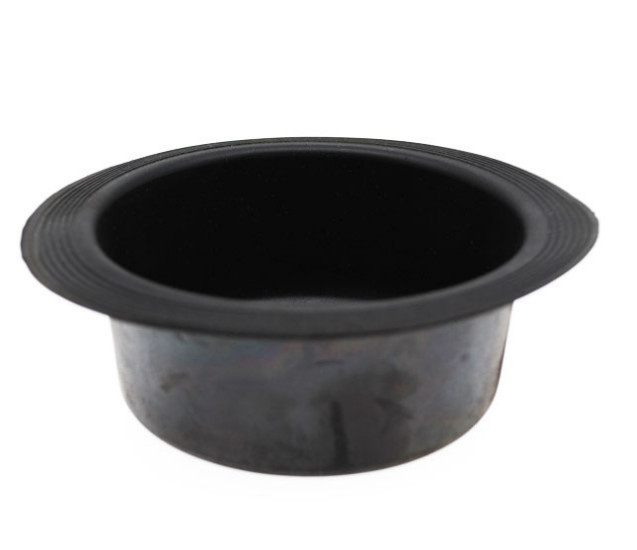

Cơ hoành lăn có hình dạng như một chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa phía trên dùng để lắp thân van.Để lắp, cố định và bịt kín, mặt trên và mặt dưới có thể được trang bị bộ thay đổi cạnh loại 0 hoặc mặt dưới có lỗ lắp xung quanh.
Màng cao su chủ yếu được sử dụng trong bộ truyền động màng khí nén, có thể chuyển đổi tín hiệu điều khiển (DC4 ～ 20mA hoặc 1-5V) của bộ điều khiển thành chuyển vị tuyến tính của thân van thông qua bộ định vị van điện (thông minh) và bộ điều khiển khí nén. thiết bị truyền động phim.Hoặc phụ kiện dịch chuyển góc trục van.
| Chất liệu sản phẩm | NBR, NR, v.v. |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Bộ điều chỉnh áp suất khí |
Giới thiệu màng ngăn cao su của thiết bị truyền động phanh khí:
Trong thiết kế một số bộ điều chỉnh áp suất trung bình và thấp, để giải quyết vấn đề đĩa van điều chỉnh áp suất không cân bằng và nâng cao hiệu suất của bộ điều chỉnh áp suất, phương pháp lắp đặt màng ngăn cân bằng thường được sử dụng.Khi lắp đặt màng ngăn cân bằng, chênh lệch áp suất giữa áp suất đầu vào và áp suất đầu ra của bộ điều chỉnh có thể tăng lên.Trong ngành điều chỉnh, nó được gọi là màng ngăn cân bằng về mặt sử dụng, và nó được gọi là màng lăn trong cao su, dụng cụ, máy móc và các ngành công nghiệp khác.
Cơ hoành lăn có hình chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa phía trên dùng để lắp thân van.Để lắp đặt, cố định và bịt kín, mặt trên và mặt dưới có thể có các cạnh vòng chữ O.Hoặc ở dạng sửa lỗ xung quanh mép dưới.
Thông số kỹ thuật màng cao su của thiết bị truyền động phanh khí:
| Màng lăn | Người mẫu |
Đường kính ngoài (mm) |
Đường kính bên trong (mm) |
Đường kính cơ sở (mm) | Chiều cao (mm) | Độ dày (mm) | Áp lực |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
Dịch vụ của chúng tôi:
1. Bao bì là bao bì trung tính hoặc đóng gói tùy chỉnh.
2. Chúng tôi sẽ trả lời bạn trong vòng 24 giờ.
3. Chúng tôi cũng sẽ cung cấp cho bạn dịch vụ hậu mãi tốt.
4. OEM hoặc ODM đơn đặt hàng được hoan nghênh.
5. Lệnh dùng thử được chấp nhận.
6. Chất lượng cao và giá xuất xưởng.
7. Đảm bảo 100% chất lượng.
