Van công nghiệp Màng ngăn cao su Bơm màng Thiết bị truyền động khí nén không khí Van xi lanh Màng ngăn cao su
Thiết bị truyền động bằng khí nén bằng khí nén Van màng cao su Chi tiết nhanh:
| Chất liệu sản phẩm | NBR, NR, v.v. |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng |
Bộ điều chỉnh áp suất khí |
Thiết bị truyền động khí nén bằng khí nén Van xi lanh màng ngăn cao su Giới thiệu:
Trong thiết kế một số bộ điều chỉnh áp suất trung bình và thấp, để giải quyết vấn đề đĩa van điều chỉnh áp suất không cân bằng và nâng cao hiệu suất của bộ điều chỉnh áp suất, phương pháp lắp đặt màng ngăn cân bằng thường được sử dụng.Khi lắp đặt màng ngăn cân bằng, chênh lệch áp suất giữa áp suất đầu vào và áp suất đầu ra của bộ điều chỉnh có thể tăng lên.Trong ngành điều chỉnh, nó được gọi là màng ngăn cân bằng về mặt sử dụng, và nó được gọi là màng lăn trong cao su, dụng cụ, máy móc và các ngành công nghiệp khác.

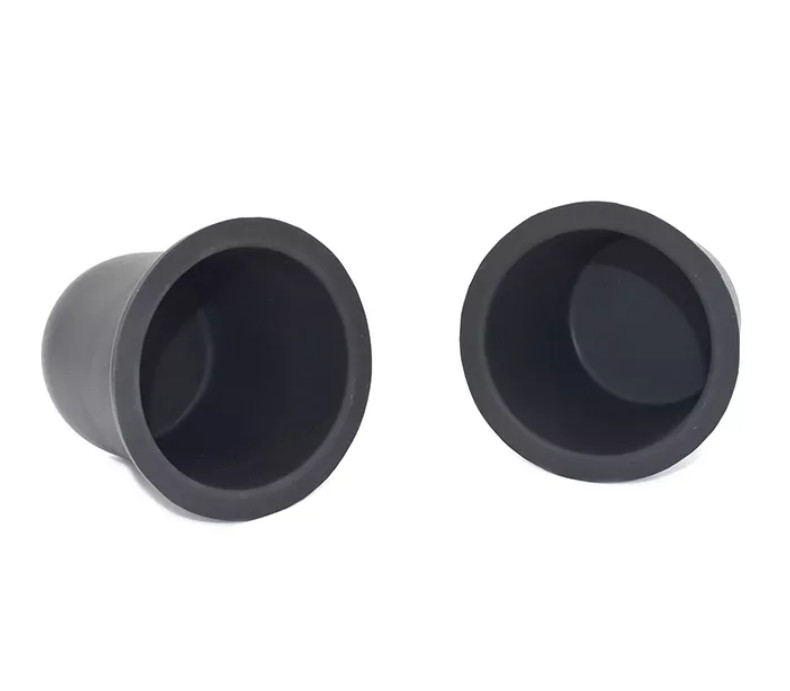

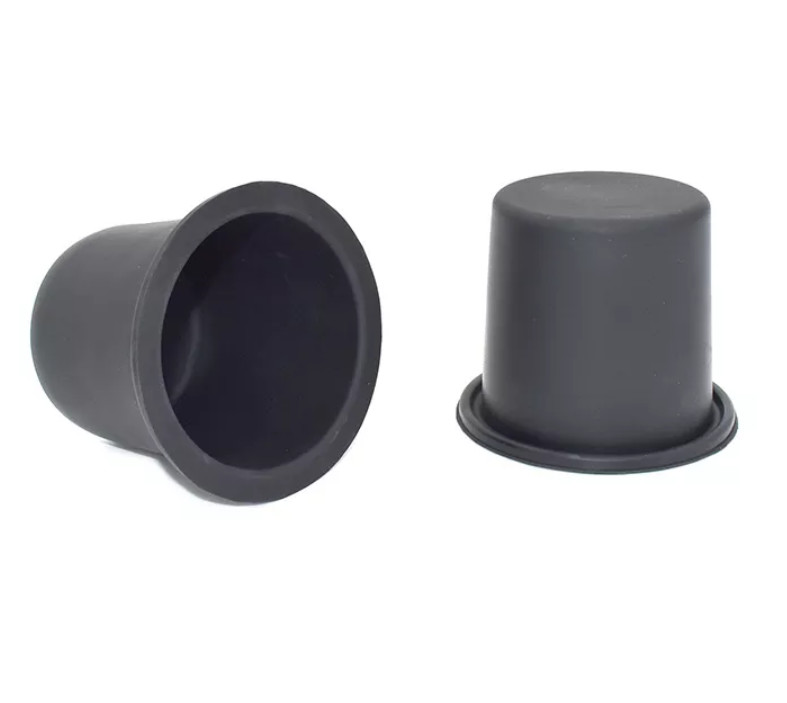

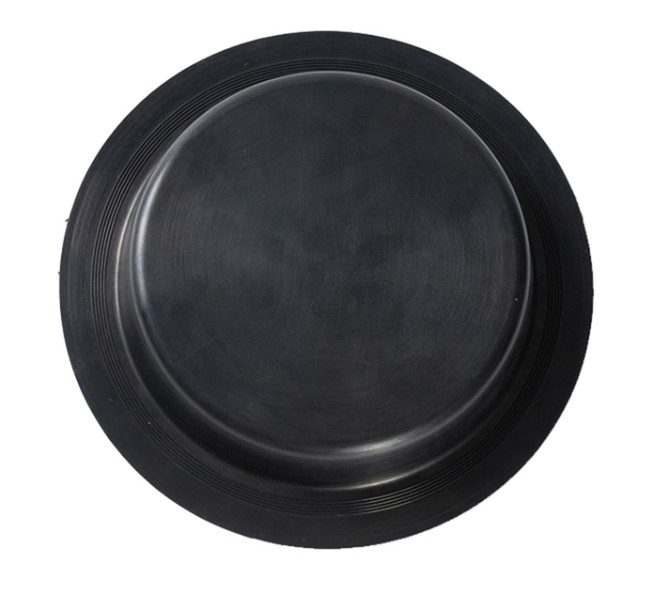

Cơ hoành lăn có hình chiếc mũ chóp ở trạng thái tự do.Nó được làm bằng cao su với vải lụa.Lỗ ở giữa phía trên dùng để lắp thân van.Để lắp đặt, cố định và bịt kín, mặt trên và mặt dưới có thể có các cạnh vòng chữ O.Hoặc ở dạng sửa lỗ xung quanh mép dưới.
Dòng màng cao su van:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, ZMA-6#AB loại màng van điều tiết ZMA
• ZHA22#, 23#, 24#, 34#, 45#, 56# màng van điều tiết dòng ZHA nhỏ
• Màng van điều khiển dòng HA-1, HA-2, HA-3, HA-4, HA-5, CV3000
• Màng cuốn áp suất cao 20, 201, 21S, 34, SM1, SM2, ST series GMA
• MF2, MF3, MF4, MF5, v.v. Màng truyền động đa lò xo dòng MF, ECOTROL
• Dòng 811-U, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 và các màng chắn ARCA khác
• Màng ngăn dòng KOSO 5200LA 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L
• Màng dẫn động màng khí nén dòng Fisher Series 657, 667
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Dòng ZMA, dòng ZH, dòng HA, dòng MF
Thiết bị truyền động khí nén bằng khí nén Van xi lanh Màng ngăn cao su Chi tiết vật liệu:
Hiện nay, các loại vật liệu phổ biến để làm màng lăn là: cao su tự nhiên (NR), cao su nitrile butadien (NBR), tính năng của hai loại vật liệu này có thể đáp ứng được nhu cầu của hầu hết các môi trường công nghiệp.Trong môi trường công nghiệp đặc biệt (chịu nhiệt độ cao, kháng axit và kiềm) có thể sử dụng EPDM, cao su flo (FKM), cao su tổng hợp (CR) để sản xuất nhưng giá thành tương đối cao.
Thông số kỹ thuật của thiết bị truyền động khí nén bằng khí nén Van màng cao su:
| Màng lăn | Người mẫu |
Đường kính ngoài (mm) |
Đường kính bên trong (mm) |
Đường kính cơ sở (mm) | Chiều cao (mm) | Độ dày (mm) | Áp lực |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0,1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0,1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0,1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0,1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0,1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0,1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0,1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0,1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0,1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0,1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0,1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0,1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0,1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0,1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0,1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0,1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0,1-1MPa |
