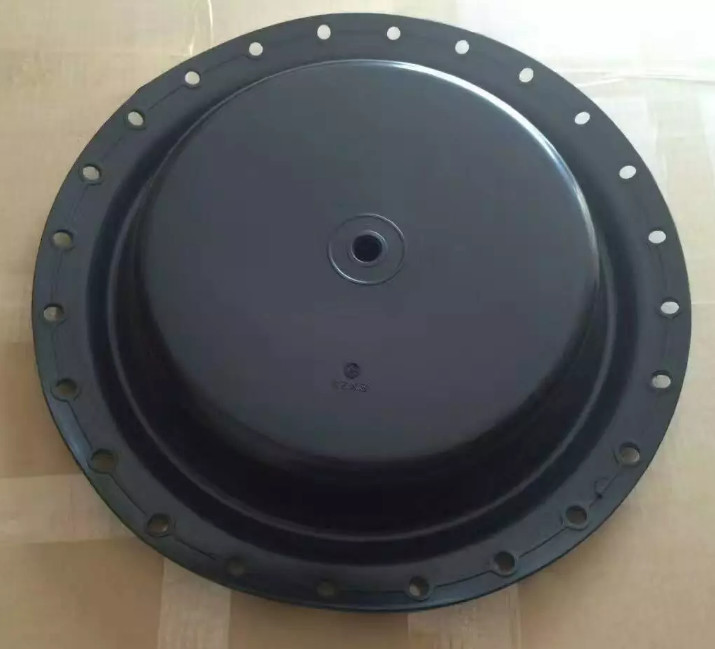

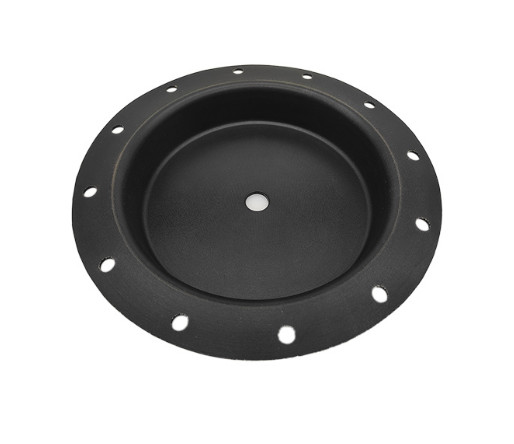

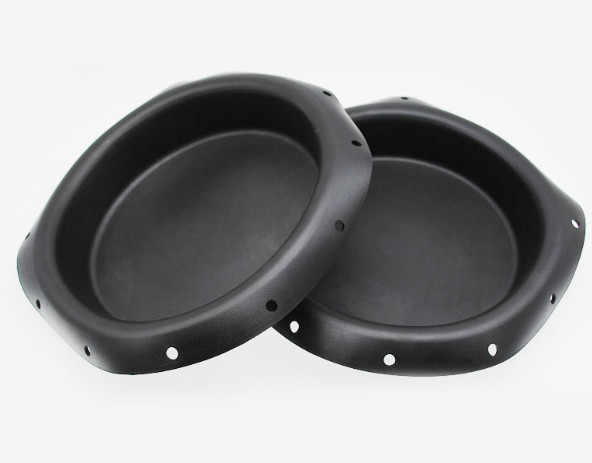

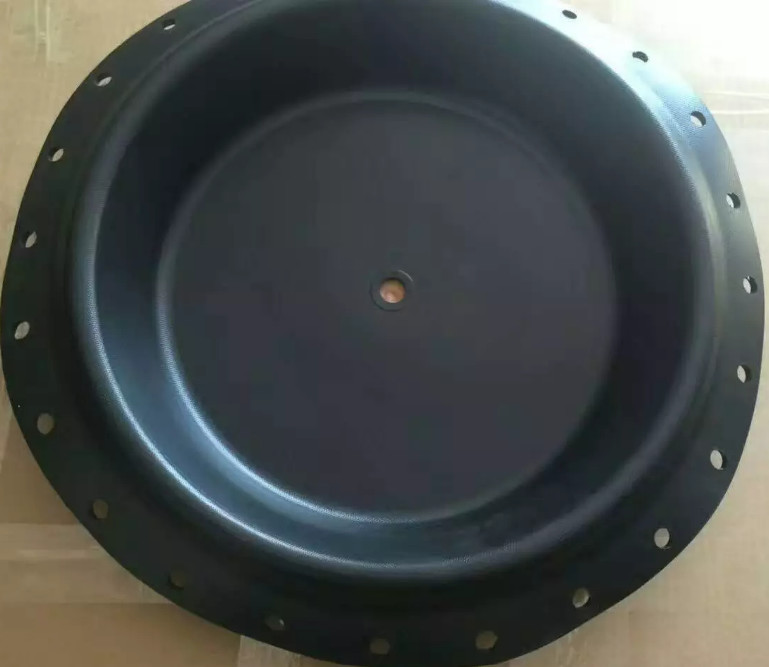

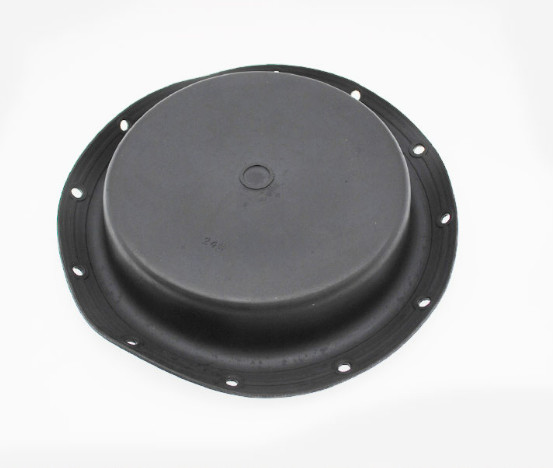

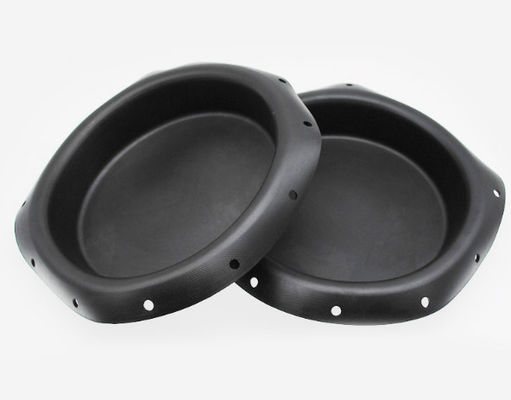

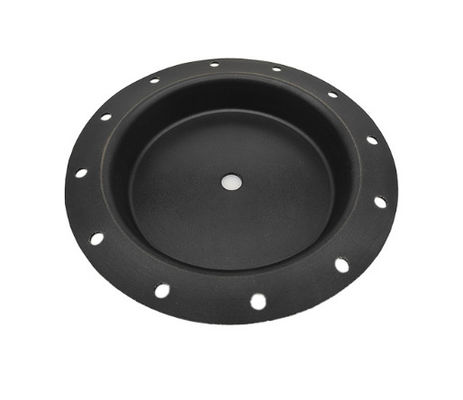

Van điều khiển Màng khí nén Kích thước tùy chỉnh Chống mài mòn Chống rách
Các bước lắp đặt màng van khí nén như sau:
1. Đặt lò xo lên bệ lò xo.
2. Lắp màng ngăn.Khi màng ngăn và lõi cứng được cố định, nên thêm một miếng đệm nới lỏng vào nắp vặn để đảm bảo màng ngăn phẳng và không thấm khí.
3. Do đó, nên bôi mỡ vào các bu lông buộc chặt trước khi lắp ráp, điều này có lợi cho việc bảo trì và bôi trơn tiếp theo.
4. Đặt nắp màng phía trên, cố định nó bằng một cặp bu lông, đồng thời siết chặt đều và luân phiên các bu lông để hoàn thành việc điều chỉnh ban đầu của lò xo.
5. Siết chặt đai ốc nổ cố định trên nắp màng và không vặn chốt khuy.
6. Lắp đặt các bộ phận kết nối và nối đường dây cấp điện với nắp màng phía trên.
7. Sau khi hoàn thành các bước trên, hãy áp dụng các phương pháp sau để xác minh.
Giới thiệu:
Màng ngăn là bộ phận quan trọng của thiết bị truyền động màng khí nén, khi nguồn khí bình thường.Nếu bộ truyền động không di chuyển, bạn nên suy nghĩ xem màng ngăn có bị hỏng hay lắp đặt chưa đúng cách hay không.Khi có các khuyết tật như góc nhọn hoặc gờ trên bề mặt bề mặt tiếp xúc kim loại, màng ngăn sẽ bị thủng và màng ngăn không được rò rỉ, màng ngăn đã được sử dụng quá lâu và chất lượng vật liệu cũng sẽ ảnh hưởng đến việc sử dụng .Trước khi lắp đặt, hãy kiểm tra các bộ phận xem có va đập, hư hỏng, biến dạng, bong tróc sơn hoặc các hiện tượng bất thường khác không và thay thế chúng nếu chúng bị lỗi.Các bộ phận được thay thế phải được kiểm tra và xác nhận chất lượng trước khi chúng có thể được sử dụng và phải lưu giữ hồ sơ.
Điểm bán hàng:
1. Chất liệu sản phẩm: NBR, NR, CR, FR
2. Nhiệt độ hoạt động: -20oC ~ 80oC
3. Tuổi thọ sử dụng: ≥1000000 lần
4. Kịch bản sử dụng: Xi lanh cơ khí công nghiệp
5. Tính năng của sản phẩm: niêm phong chắc chắn, chống lão hóa, chống rách, chống mài mòn, tuổi thọ cao, độ đàn hồi tốt
6. Loại sản phẩm: SSS
Chi tiết nhanh:
| Chất liệu sản phẩm | NBR,NR |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Xi lanh cơ khí công nghiệp |
Thông số kỹ thuật:
| mục |
Khu vực điều hành |
kích cỡ | |||||||||||
| MỘT | B | C | D | h | h | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | số 8 | số 8 | số 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | số 8 | số 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | số 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | không xốp | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | không xốp | không xốp | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | số 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | số 8 | 11 | số 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | số 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | số 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | số 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | số 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | số 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | số 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| ZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| ZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| ZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
