Điều chỉnh màng ngăn van khí nén Tay áo van đôi chỗ ngồi
Các bước lắp đặt màng van khí nén như sau:
1. Đặt lò xo lên bệ lò xo.
2. Lắp màng ngăn.Khi màng ngăn và lõi cứng được cố định, nên thêm một miếng đệm nới lỏng vào nắp vặn để đảm bảo màng ngăn phẳng và không thấm khí.
3. Do đó, nên bôi mỡ vào các bu lông buộc chặt trước khi lắp ráp, điều này có lợi cho việc bảo trì và bôi trơn tiếp theo.
4. Đặt nắp màng phía trên, cố định nó bằng một cặp bu lông, đồng thời siết chặt đều và luân phiên các bu lông để hoàn thành việc điều chỉnh ban đầu của lò xo.
5. Siết chặt đai ốc nổ cố định trên nắp màng và không vặn chốt khuy.
6. Lắp đặt các bộ phận kết nối và nối đường dây cấp điện với nắp màng phía trên.
7. Sau khi hoàn thành các bước trên, hãy áp dụng các phương pháp sau để xác minh:
1) Thông qua đường cấp khí, buồng khí màng được đưa vào áp suất cấp khí 500KP và dùng nước xà phòng để kiểm tra xem có rò rỉ khí xung quanh màng hay không.
2) Kiểm tra xem việc thực hiện có linh hoạt trong toàn bộ phạm vi hành trình hay không (tham khảo chính bộ truyền động).
Giới thiệu:

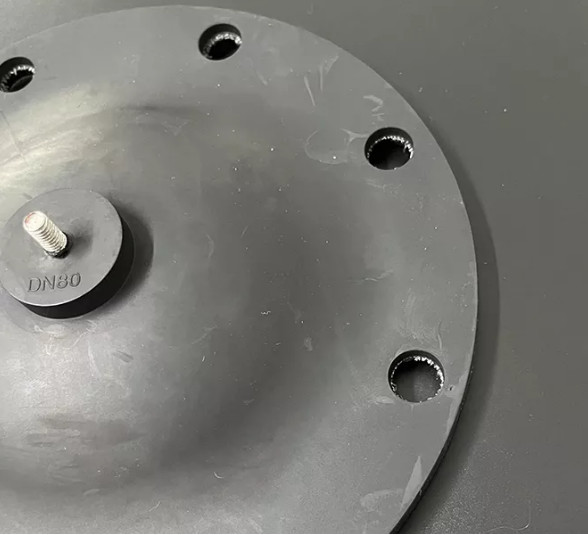

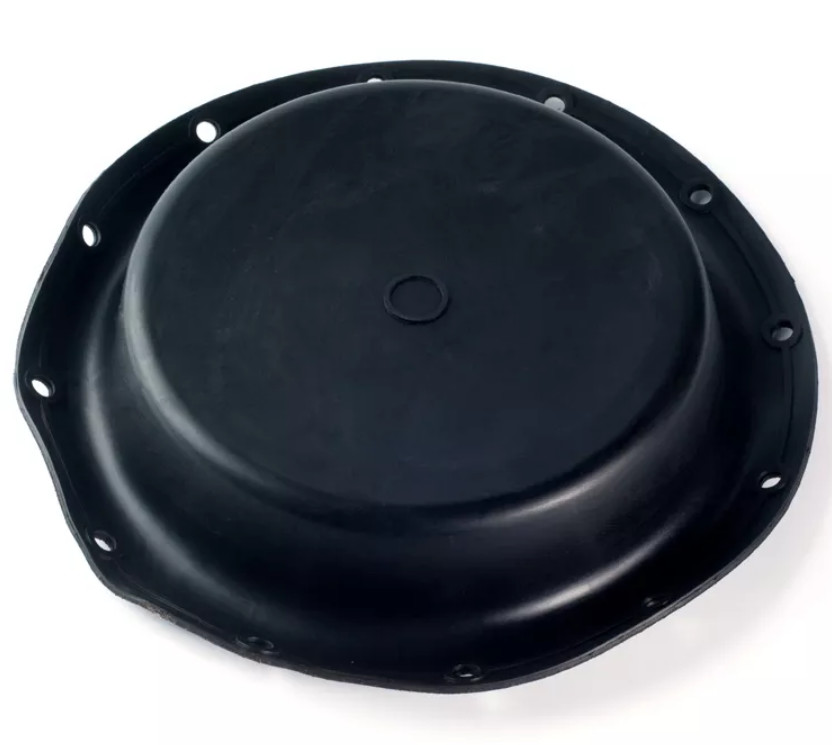

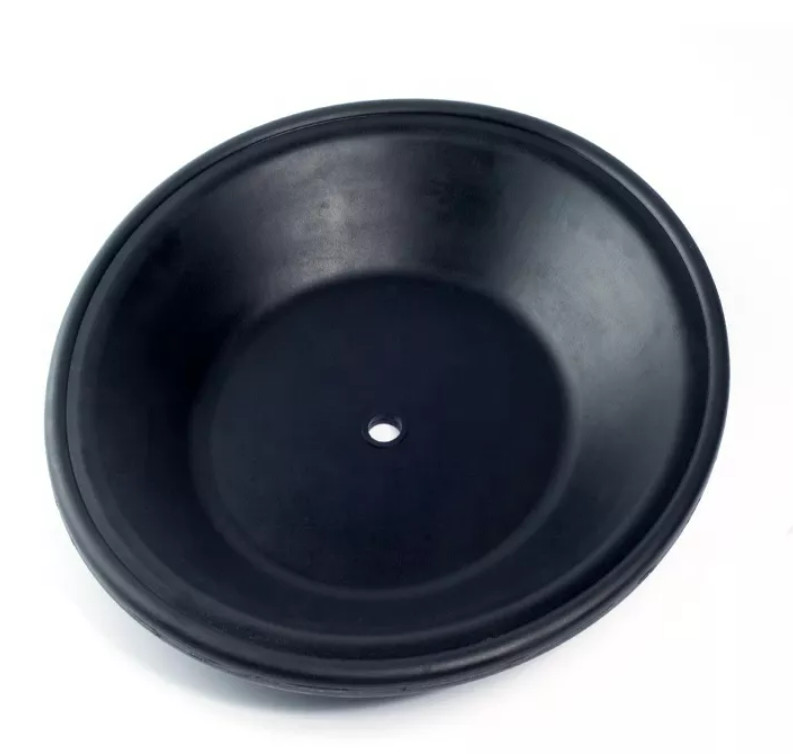

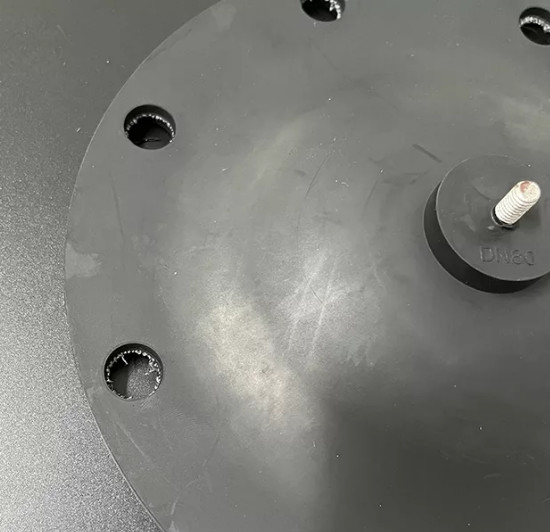

Màng ngăn điều chỉnh van khí nén được gọi đơn giản là "màng van khí nén".Màng van khí nén thường có hình con bướm, với các thành bên được kéo dần từ xi lanh đến piston.Nó có thể được thiết kế như một lớp kép để chịu được áp lực theo cả hai hướng.Do độ cuộn rộng và các thành bên thon nên khả năng chịu được áp lực cao của nó bị hạn chế.Áp lực hiệu quả cũng sẽ thay đổi trong quá trình tầm trung.
Cả piston và mặt bích của màng ngăn van khí nén đều được đúc ở cùng một vị trí.Ưu điểm của loại màng này là không cần phải xoay thủ công, giúp giảm đáng kể thời gian lắp ráp.Điều này đặc biệt quan trọng trong các ứng dụng có khối lượng lớn.Nhược điểm của mẫu xe này là do đu quay đúc sẵn nên việc thiết kế lại phải tính đến độ cứng đàn hồi tích hợp cũng như tỷ lệ giới hạn hành trình.Để tăng tỷ lệ này, một màng ngăn trước tích chập có thể được thiết kế để bù đắp.Ở hình dạng này, đỉnh piston và mặt bích được đúc để tương tác lẫn nhau, chuyển công suất hành trình bổ sung sang một bên của xích đu.Điều này cho phép màng ngăn có khả năng hành trình dài hơn trong khi vẫn dễ dàng lắp ráp.
Chi tiết nhanh:
| Chất liệu sản phẩm | NBR,NR |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Xi lanh cơ khí công nghiệp |
| mục |
Khu vực điều hành |
kích cỡ | |||||||||||
| MỘT | B | C | D | h | h | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | số 8 | số 8 | số 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | số 8 | số 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | số 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | không xốp | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | không xốp | không xốp | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | số 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | số 8 | 11 | số 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | số 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | số 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | số 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | số 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | số 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | số 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| ZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| ZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| ZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
