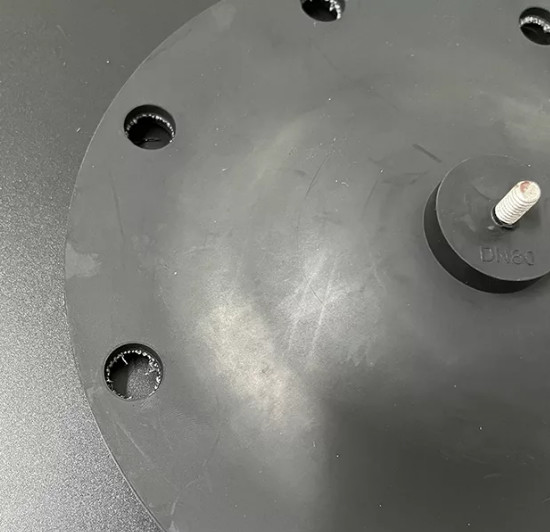

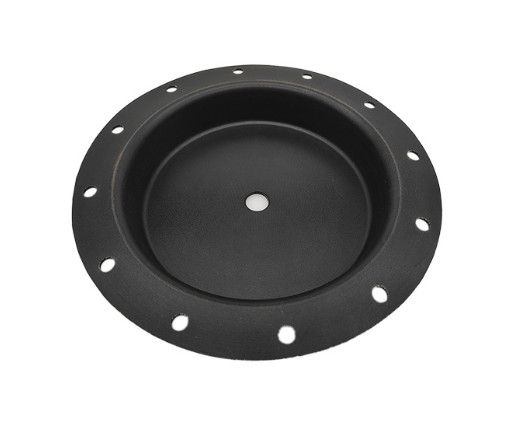

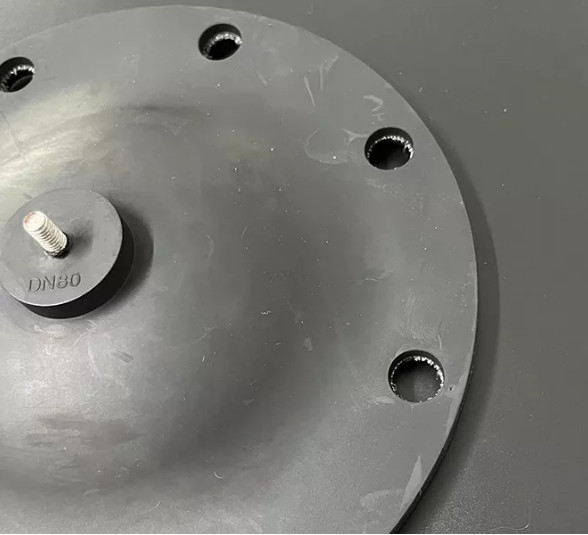

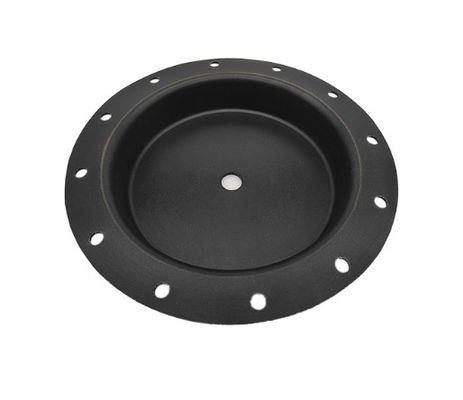

Vòng đệm van khí nén tự khởi động
Tổng quan về sản phẩm:
Màng van khí nén là một phần quan trọng của thiết bị truyền động khí nén.Nó thường có hình con bướm, và thành bên của nó chạy từ xi lanh đến pít-tông.Nó được thiết kế như một lớp kép để chịu áp lực theo cả hai hướng.Khả năng chịu được áp suất cao của nó bị hạn chế do thành bên có chu vi rộng và độ lệch tiệm cận.Áp suất hiệu quả sẽ thay đổi tương ứng trong quá trình đột quỵ.
Đặc trưng:Công nghệ xử lý độc đáo và lựa chọn vật liệu, không chỉ duy trì các đặc tính của vật liệu mà còn đảm bảo hiệu quả tuổi thọ.
Chi tiết nhanh:
1. Chất liệu sản phẩm: NBR, NR, CR, FR
2. Nhiệt độ hoạt động: -20℃~80℃
3. Tuổi thọ: ≥1000000 lần
4. Kịch bản sử dụng: Xi lanh cơ khí công nghiệp
5. Tính năng sản phẩm: niêm phong chắc chắn, chống lão hóa, chống rách, chống mài mòn, tuổi thọ cao, độ đàn hồi tốt
6. Nơi xuất xứ: Hà Bắc, Trung Quốc
7. Tên sản phẩm: Màng bơm màng khí nén, màng van khí nén, màng bơm khí nén
| Nguyên liệu sản phẩm | NBR,NR |
| Nhiệt độ hoạt động | -20℃~80℃ |
| cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Xi lanh cơ khí công nghiệp |
Thông số màng của van điều khiển khí nén:
Đường kính: 5-1500mm
Chất liệu: Cao su nitrile, cao su thiên nhiên
Chịu nhiệt độ: -35° C đến 300° C
Độ bền kéo: từ 0,1 đến 15Mpa
Giới thiệu:
Cơ hoành là một thành phần quan trọng của thiết bị truyền động màng khí nén, khi nguồn không khí bình thường.Nếu bộ truyền động không di chuyển, bạn nên nghĩ xem liệu màng ngăn có bị hỏng hay không được lắp đặt đúng cách.Khi có các khuyết tật như góc nhọn hoặc gờ trên bề mặt tiếp xúc kim loại, màng ngăn sẽ bị thủng và màng ngăn không được rò rỉ, màng ngăn đã được sử dụng quá lâu và chất lượng vật liệu cũng sẽ ảnh hưởng đến việc sử dụng .Trước khi lắp đặt, hãy kiểm tra các bộ phận xem có bị va đập, hư hỏng, biến dạng, bong tróc sơn hoặc các hiện tượng bất thường khác không và thay thế chúng nếu chúng bị lỗi.Các bộ phận được thay thế phải được kiểm tra và đánh giá chất lượng trước khi chúng có thể được sử dụng và hồ sơ phải được lưu giữ.
| Mục |
khu vực điều hành cm² |
Kích cỡ | |||||||||||
| MỘT | b | C | Đ. | h | h | t | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | số 8 | số 8 | số 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | số 8 | số 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | số 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | không xốp | không xốp | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | số 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | số 8 | 11 | số 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | số 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | số 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | số 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | số 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | số 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | số 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | Vòng chữ Oφ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | Vòng chữ Oφ8,5 | ||
