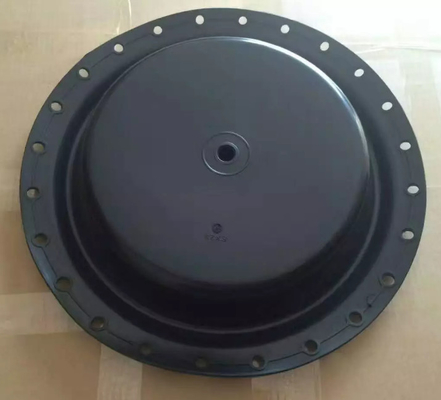

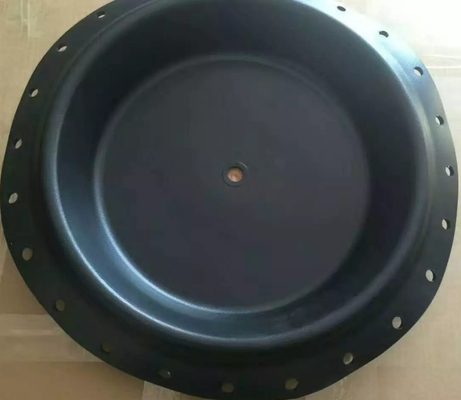

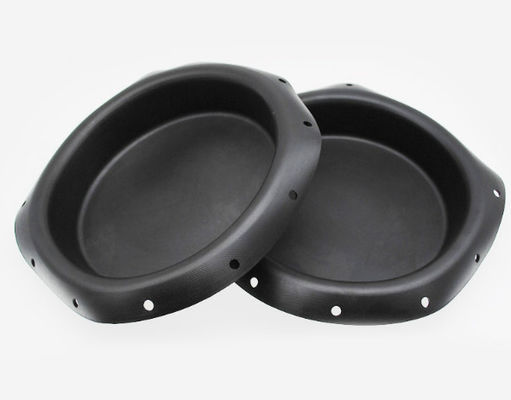

Van xung Lắp phanh khí Màng cao su NBR NR CR FR Chất liệu OEM ODM
Màng của van điều khiển khí nén là thành phần chính của van điều khiển khí nén.
Gần đây, nhiều cư dân mạng đã phản hồi rằng không rõ nguyên nhân khiến màng van điều khiển khí nén bị hỏng.Đây là một lời giới thiệu:
Những lý do chính dẫn đến vỡ màng của van điều khiển khí nén là:
(1) Có nhiều độ ẩm trong nguồn không khí.Do bộ khuếch đại bị tắc do độ ẩm, dầu, bụi, v.v. trong nguồn không khí, bộ định vị của van điều khiển màng khí nén không thể hoạt động bình thường, dẫn đến vỡ màng.
(2) Áp suất nguồn không khí cao.Do vấn đề chất lượng của van giảm áp bộ lọc khí, không thể thực hiện chức năng điều chỉnh áp suất và không thể kiểm soát áp suất nguồn khí ở 140KPa ± 5KPa, khiến áp suất nguồn khí quá lớn và gây ra tác động lên màng ngăn của van điều chỉnh màng khí nén.
Chi tiết nhanh:
| Nguyên liệu sản phẩm | NBR,NR |
| Nhiệt độ hoạt động | -20℃~80℃ |
| cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | xi lanh cơ khí công nghiệp |
Những lý do chính cho sự thất bại của van điều khiển khí nén là:
(1) Vòng đệm bị lão hóa.Do chất lượng của van, vòng đệm bị lão hóa nghiêm trọng, dẫn đến chân van (lõi) của van điều khiển màng khí nén dễ bị môi chất xâm nhập.
(2) Các vết hắc ín bị kết dính và bịt kín.Do khí chứa các tạp chất như hắc ín và nước nên rất dễ kết dính và tích tụ ở thành trong của đường ống, chíp van bị đóng cặn, cặn khiến van điều khiển màng khí nén không thể hoạt động.
Giải pháp cho vấn đề dễ vỡ màng của van điều khiển khí nén:
(3) Đảm bảo rằng nguồn khí của thiết bị sạch và khô.
(4) Thay van giảm áp lọc gió.
(5) Điều chỉnh áp suất nguồn khí đến 140KPa±5KPa.

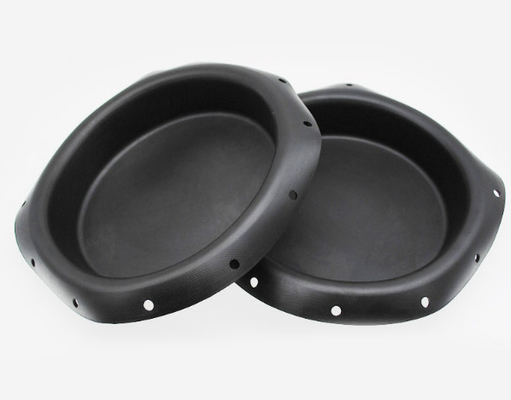

Màng điều chỉnh van khí nén được gọi đơn giản là "màng van khí nén".Màng van khí nén thường có hình con bướm, với các thành bên của chúng kéo dần từ xi lanh đến pít-tông.Nó có thể được thiết kế như một lớp kép để chịu áp lực theo cả hai hướng.Do có chập rộng và thành bên thuôn nhọn nên khả năng chịu áp lực cao bị hạn chế.Áp suất hiệu quả cũng sẽ thay đổi trong quá trình tầm trung.

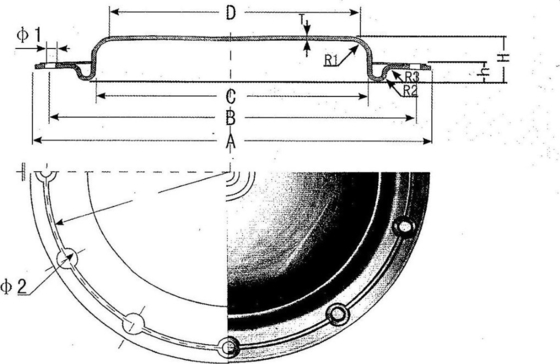

thông số kỹ thuật:
| mục |
khu vực điều hành |
kích cỡ | |||||||||||
| MỘT | b | C | D | h | h | t | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | số 8 | số 8 | số 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | số 8 | số 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | số 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | không xốp | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | không xốp | không xốp | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | số 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | số 8 | 11 | số 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | số 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | số 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | số 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | số 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | số 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | số 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
Dịch vụ của chúng tôi:
1. Bao bì là bao bì trung tính hoặc bao bì tùy chỉnh.
2. Chúng tôi sẽ trả lời bạn trong vòng 24 giờ.
3. Chúng tôi cũng sẽ cung cấp cho bạn dịch vụ hậu mãi tốt.
4. OEM hoặc ODM đơn đặt hàng được hoan nghênh.
5. Lệnh dùng thử được chấp nhận.
6. Chất lượng cao và giá xuất xưởng.
7. Đảm bảo chất lượng 100%.
