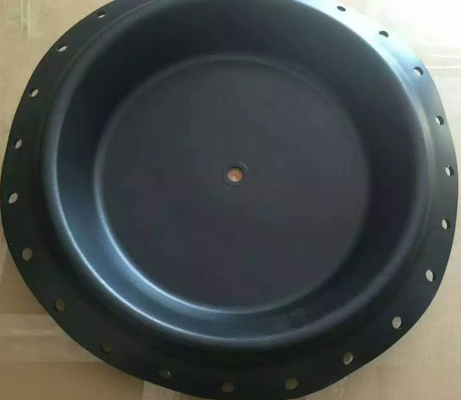

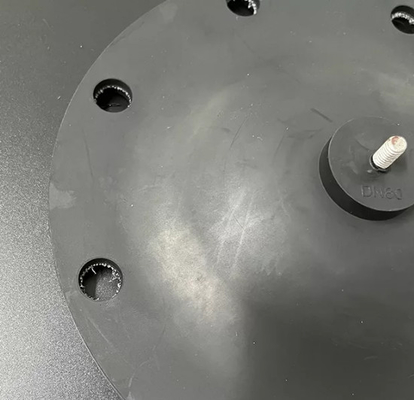

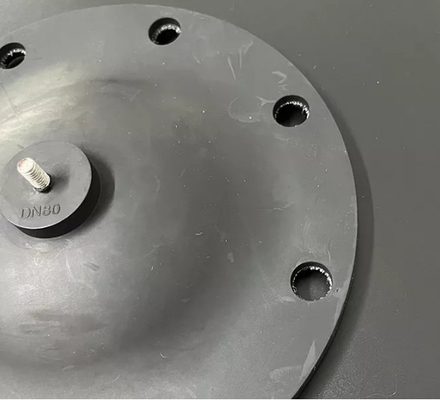

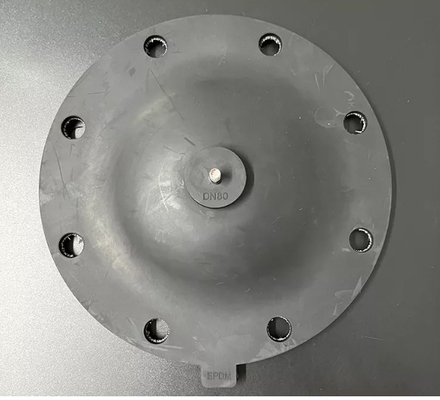

Màng van khí nén CR FR có kẹp vải Màng ngăn nhiều lớp cao su QBY-K40
Chi tiết nhanh:
| Chất liệu sản phẩm | NBR,NR |
| Nhiệt độ hoạt động | -20oC ~ 80oC |
| Cuộc sống phục vụ | ≥1000000 lần |
| Kịch bản sử dụng | Xi lanh cơ khí công nghiệp |
Những lý do chính dẫn đến hỏng ống van điều khiển khí nén là:
(1) Vòng đệm bị lão hóa.Do chất lượng của van, vòng đệm bị lão hóa nghiêm trọng dẫn đến đế van (lõi) của van điều khiển màng khí nén dễ bị môi trường xuyên qua.
(2) Các vết hắc ín được kết dính và bịt kín.Do khí chứa các tạp chất như hắc ín và nước nên dễ liên kết và tích tụ trên thành trong của đường ống, chip van là than cốc và cặn khiến van điều khiển màng khí nén không thể hoạt động.
Giải pháp khắc phục tình trạng dễ vỡ màng ngăn của van điều khiển khí nén:
(3) Đảm bảo nguồn khí của thiết bị sạch và khô.
(4) Thay van giảm áp của bộ lọc khí.
(5) Điều chỉnh áp suất nguồn không khí thành 140KPa±5KPa.
Giới thiệu:
Màng ngăn điều chỉnh van khí nén được gọi đơn giản là "màng van khí nén".Màng van khí nén thường có hình con bướm, với các thành bên được kéo dần từ xi lanh đến piston.Nó có thể được thiết kế như một lớp kép để chịu được áp lực theo cả hai hướng.Do độ cuộn rộng và các thành bên thon nên khả năng chịu được áp lực cao của nó bị hạn chế.Áp lực hiệu quả cũng sẽ thay đổi trong quá trình tầm trung.
Cả piston và mặt bích của màng ngăn van khí nén đều được đúc trên cùng một mặt đất.Ưu điểm của loại màng này là không cần phải xoay thủ công, giúp giảm đáng kể thời gian lắp ráp.Điều này đặc biệt quan trọng trong các ứng dụng có khối lượng lớn.Nhược điểm của mẫu xe này là do đu quay đúc sẵn nên việc thiết kế lại phải tính đến độ cứng đàn hồi tích hợp cũng như tỷ lệ giới hạn hành trình.Để tăng tỷ lệ này, hãy thiết kế một màng chắn trước tích chập để bù đắp.Ở hình dạng này, đỉnh piston và mặt bích được đúc để tương tác lẫn nhau, chuyển công suất hành trình bổ sung sang công suất trong chuyển động lắc.Điều này cho phép màng ngăn có khả năng hành trình dài hơn trong khi vẫn dễ dàng lắp ráp.
| mục |
Khu vực điều hành |
kích cỡ | |||||||||||
| MỘT | B | C | D | h | h | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | số 8 | số 8 | số 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | số 8 | số 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | số 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | không xốp | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | không xốp | không xốp | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | số 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | số 8 | 11 | số 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | số 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | số 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | số 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | số 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | số 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | số 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| ZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| ZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| ZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
